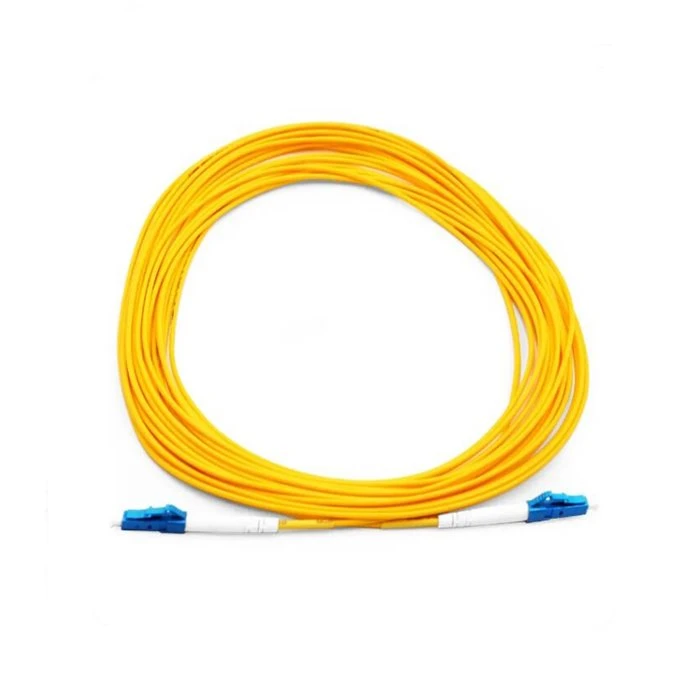

Cortynnau patsh ffibr lc

Defnyddir cortynnau patsh ffibr LC i gysylltu dyfeisiau â chysylltiadau ceblau ffibr optig.
Defnyddir ceblau patsh ffibr optig LC yn gyffredin gyda SFP a chysylltwyr minigbig mewn llwybryddion. Maent yn uchel - cyflymder, perfformiad uchel -, ac yn addas i'w ddefnyddio dan do, yn cwrdd â gofynion dylunio systemau ceblau integredig. LC - Mae ceblau patsh ffibr optig LC yn geblau patsh ffibr optig diamedr 2.0mm safonol sy'n cwrdd ac yn rhagori ar fanylebau ANSI/TIA/EIA-568.

1. 8- Pwyleg bevel ongl;

2. Colli mewnosod isel;

3. Gwanhau adlewyrchiad uchel;

4. Cydrannau metel safonol a ferrule cerameg zirconium deuocsid;

5. Diamedrau allanol cebl: 3.0mm, 2.0mm, a 0.9mm.

C: Pa ragofalon ddylwn i eu cymryd wrth ddefnyddio cortynnau patsh ffibr LC?

Rhaid i'r tonfeddi trosglwyddo a derbyn y modiwlau optegol ar ddau ben y cebl patsh ffibr optig gyd -fynd. Mae hyn yn golygu bod yn rhaid i'r modiwlau gael yr un donfedd. Ffordd syml o'u gwahaniaethu yw trwy sicrhau bod gan y modiwlau yr un lliw. Yn gyffredinol, mae modiwlau optegol tonfedd byr - yn defnyddio ffibr amlimode, ac mae modiwlau optegol tonfedd hir - yn defnyddio ffibr modd sengl - i sicrhau trosglwyddiad data. Osgoi troelli gormodol a dolennu ffibrau optegol wrth eu defnyddio, gan fod hyn yn cynyddu gwanhau golau wrth ei drosglwyddo. Bob amser yn amddiffyn y cysylltwyr ffibr optig â gorchuddion amddiffynnol wrth eu defnyddio. Gall llwch ac olew effeithio ar gyplu ffibr. Os yw'r cysylltwyr ffibr optig yn mynd yn fudr, glanhewch nhw gyda swab cotwm wedi'i drochi mewn alcohol; Fel arall, bydd ansawdd cyfathrebu yn cael ei effeithio.

1. Cyn defnyddio cortynnau patsh ffibr LC, glanhewch y ferrule cerameg ac wyneb diwedd y cebl patsh ffibr optig gydag alcohol a gwlân cotwm.

2. Dylai radiws twist lleiaf y ffibr optegol a ddefnyddir fod yn ddim llai na 150mm.

3. Amddiffyn y ferrule a gorffen wyneb rhag crafiadau a halogiad. Amnewid y cap llwch yn syth ar ôl ei dynnu.

4. Peidiwch ag edrych yn uniongyrchol ar wyneb pen ffibr wrth drosglwyddo signal laser.

5. Os caiff ei ddifrodi gan ymyrraeth ddynol neu ffactorau na ellir eu hosgoi eraill, disodli'r llinyn patsh ffibr optig sydd wedi'i ddifrodi yn brydlon.

6. Cyn ei osod, darllenwch y cyfarwyddiadau yn ofalus a pherfformio gosod a chomisiynu o dan arweiniad peirianwyr y gwneuthurwr neu'r dosbarthwr.

7. Os yw'r rhwydwaith ffibr optig neu'r system yn arddangos annormaleddau, perfformiwch brawf datrys problemau i wirio pob llinyn patsh yn unigol. I wirio neu ddatrys diffygion llinyn patsh, perfformiwch brawf parhad yn gyntaf, gan ddefnyddio pwyntydd laser gweladwy yn nodweddiadol i oleuo'r cyswllt ffibr cyfan. Fel arall, defnyddiwch fesurydd colli mewnosod ffibr optig cywir i brofi pob cydran. Os yw'r gwerthoedd o fewn yr ystod dderbyniol, mae'r llinyn patsh yn dynodi gweithrediad arferol; fel arall, mae'n methu.
