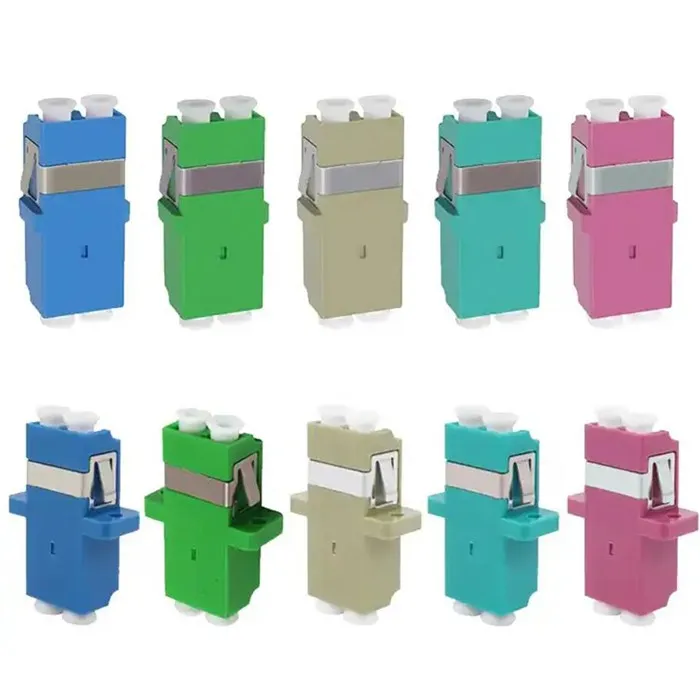

Addasydd Ffibr UPC APC

PC (Cyswllt Corfforol), Cyswllt Corfforol. Mae PC yn ddaear ac wedi'i sgleinio ar wyneb y microsffer, ac mae wyneb y mewnosodiad yn ddaear i arwyneb sfferig bach.

UPC (cyswllt corfforol iawn), wyneb pen corfforol gwych. Nid yw wyneb diwedd y cysylltydd UPC yn hollol wastad, gyda chrymedd bach.

APC (cyswllt corfforol onglog), gyda chysylltiad corfforol oblique, mae'r wyneb pen ffibr fel arfer yn ddaear i awyren ar oleddf 8 gradd.

Colled Mewnosod: Dylai colli mewnosod nodweddiadol cysylltwyr PC, UPC, ac APC fod yn llai na 0.3dB (gwerth mwy), ac mae'r gwerth nodweddiadol yn gyffredinol yn llai na 0.2dB. Mae cysylltwyr UPC/PC fel arfer yn haws cyflawni colled mewnosod isel.

Colled Dychwelyd: Mae colli dychwelyd cysylltwyr APC fel arfer yn well na cholli cysylltwyr UPC, gyda cholled dychwelyd PC o -45dB. Mae colled dychwelyd yr UPC yn gyffredinol o fewn -50dB (neu hyd yn oed yn uwch). Colli dychwelyd safon diwydiant APC yw -60DB.

Beth yw'r gwahaniaeth rhwng addasydd ffibr UPC SC APC?

Mae UPC/APC/PC yn ddull malu ar gyfer wynebau pen ffibr.

PC (Cyswllt Corfforol), Cyswllt Corfforol. Mae PC yn broses malu a sgleinio wyneb micro, gyda'r tir arwyneb mewnosod mewn arwyneb ychydig yn sfferig. Mae'r craidd ffibr wedi'i leoli ar y pwynt uchaf o blygu, a all leihau'r bwlch aer rhwng y cydrannau ffibr yn effeithiol a sicrhau cyswllt corfforol rhwng y ddau wyneb pen ffibr.

UPC (cyswllt corfforol iawn), wyneb pen corfforol gwych. Nid yw wyneb diwedd y cysylltydd UPC yn hollol wastad, gyda chrymedd bach i gyflawni docio mwy manwl gywir. Mae UPC yn gwneud y gorau o'r sgleinio wynebau diwedd a gorffeniad wyneb ar sail PC, gan wneud i'r wyneb diwedd ymddangos yn fwy cromen fel.

Mae APC (cyswllt corfforol ongl) yn cyfeirio at gyswllt corfforol awyren ar oleddf, ac mae'r wyneb pen ffibr fel arfer yn cael ei falu i awyren ar oledd 8 gradd. Mae'r ramp ongl 8 gradd yn gwneud wyneb y pen ffibr yn dynnach ac yn adlewyrchu golau trwy ei ongl ramp i'r cladin yn lle dychwelyd yn uniongyrchol i'r ffynhonnell golau, gan ddarparu gwell perfformiad cysylltiad. Mae amsugno golau wedi'i adlewyrchu gan y cladin yn lleihau adlewyrchiad cefn yn y craidd ffibr ac yn darparu perfformiad colli dychwelyd rhagorol.

Colled Mewnosod: Dylai colli mewnosod nodweddiadol cysylltwyr PC, UPC, ac APC fod yn llai na 0.3dB (gwerth mwy), ac mae'r gwerth nodweddiadol yn gyffredinol yn llai na 0.2dB. O'u cymharu â chysylltwyr APC, mae cysylltwyr UPC/PC fel arfer yn haws i gyflawni colled mewnosod isel oherwydd bylchau aer llai. Gall colli mewnosod hefyd gael ei achosi gan ronynnau llwch rhwng wynebau pen y cysylltydd.

Colled Dychwelyd: Paramedr sy'n cynrychioli perfformiad adlewyrchu signal, a gynrychiolir yn aml gan werth DB negyddol. Po uchaf yw'r paramedr, y gorau. Mae wyneb diwedd cysylltwyr APC yn cael ei beveled a'i sgleinio, felly mae colli dychwelyd cysylltwyr APC fel arfer yn well nag wyneb cysylltwyr UPC. Yn gyffredinol, mae colli PC yn ôl -45dB. Mae colled dychwelyd yr UPC yn gyffredinol o fewn -50dB (neu hyd yn oed yn uwch). Mae gan safon diwydiant APC golled yn ôl o -60dB.

Senario Cais: PC yw'r dull malu mwyaf cyffredin ar gyfer cysylltwyr ffibr optig ar siwmperi ffibr optig ac fe'i defnyddir yn helaeth mewn offer gweithredwyr telathrebu; Defnyddir cymwysiadau signal ffibr optig sensitifrwydd isel UPC yn nodweddiadol ar ddyfeisiau rhwydwaith Ethernet (megis fframiau dosbarthu ffibr optig ODF, trawsnewidwyr cyfryngau, a switshis ffibr optig), yn ogystal â systemau digidol, teledu cebl, a ffôn; Defnyddir APC yn gyffredinol ar gyfer cymwysiadau RF optegol amrediad tonfedd uchel fel CATV, cymwysiadau signal ffibr optig manwl -, a hefyd ar gyfer cymwysiadau goddefol optegol fel strwythurau rhwydwaith PON neu rwydweithiau ardal leol optegol goddefol.
